ما هو المفهوم التقني للوال ميش (Wall Mesh)؟ دراسة للمعايير واللوائح التنفيذية الخاصة به

ما هو الوال ميش ولماذا هو مهم في الهندسة الحديثة؟

في السنوات الأخيرة، ومع وقوع زلازل مدمرة، ظهرت أهمية تعزيز وتسليح الجدران غير الإنشائية أكثر من أي وقت مضى. والسؤال الأساسي للعديد من المهندسين هو: ما هو الوال ميش وما يختلف به عن الطرق التقليدية مثل الدعامات المعدنية (وال بوسط)؟ ببساطة، الوال ميش هو نظام حديث لتسليح الجدران يتكون من شبكة من الألياف الزجاجية (Fiberglass Mesh) مع بلاستر جبسي أو إدماني (أسمنتي). تُعد هذه التكنولوجيا بديلاً ممتازاً ومناسباً للغاية لدعامات الصلب الثقيلة التقليدية.

تم تصميم نظام الوال ميش بطريقة تجعل الجدار مرناً ضد القوى الجانبية الناتجة عن الزلازل. في هذا النظام، بدلاً من عمليات اللحام الخطيرة والمكلفة، يتم استخدام شبكات الألياف مع طبقات معدنية لاصقة. ولمعرفة المزيد حول لوائح هذا النظام، ستكون قراءة المقالة دراسة اللوائح التنفيذية للملحق السادس في حسابات الوال ميش مفيدة للغاية.

تاريخ وتطور أنظمة تثبيت الجدران

قبل ظهور تقنيات المواد المركبة، كان المهندسون يستخدمون القنوات الفولاذية (الناوداني) والمقاطع المعدنية المربعة لتثبيت الجدران الفاصلة (الميانقاب). هذه الطرق، إضافة إلى وزنها الثقيل، كانت تحمل مشاكل تنفيذيّة عديدة بما في ذلك هبوط الجدار نتيجة حرارة اللحام وخلق جسور حرارية. ومع تقدم علم المواد، انتشر استخدام المواد المركبة مثل الـ FRP والوال ميش في صناعة البناء والتشييد.

وفقاً للدراسات التي أجريت في مصادر عالمية موثوقة مثل تدعيم الجدران غير الإنشائية باستخدام الوال ميش، فإن استخدام الألياف الزجاجية مع مصفوفة بوليمرية أو أسمنتمية يمكن أن يزيادة قابلية تشكيل الجدار بشكل ملحوظ. وهذا يساعد الهيكل على امتصاص طاقة الزلزال دون دمار شامل.

يلعب قسم نوفين وال ميش دوراً هاماً في الارتقاء بجودة هذه الصناعة من خلال تقديم منتجات متخصصة.

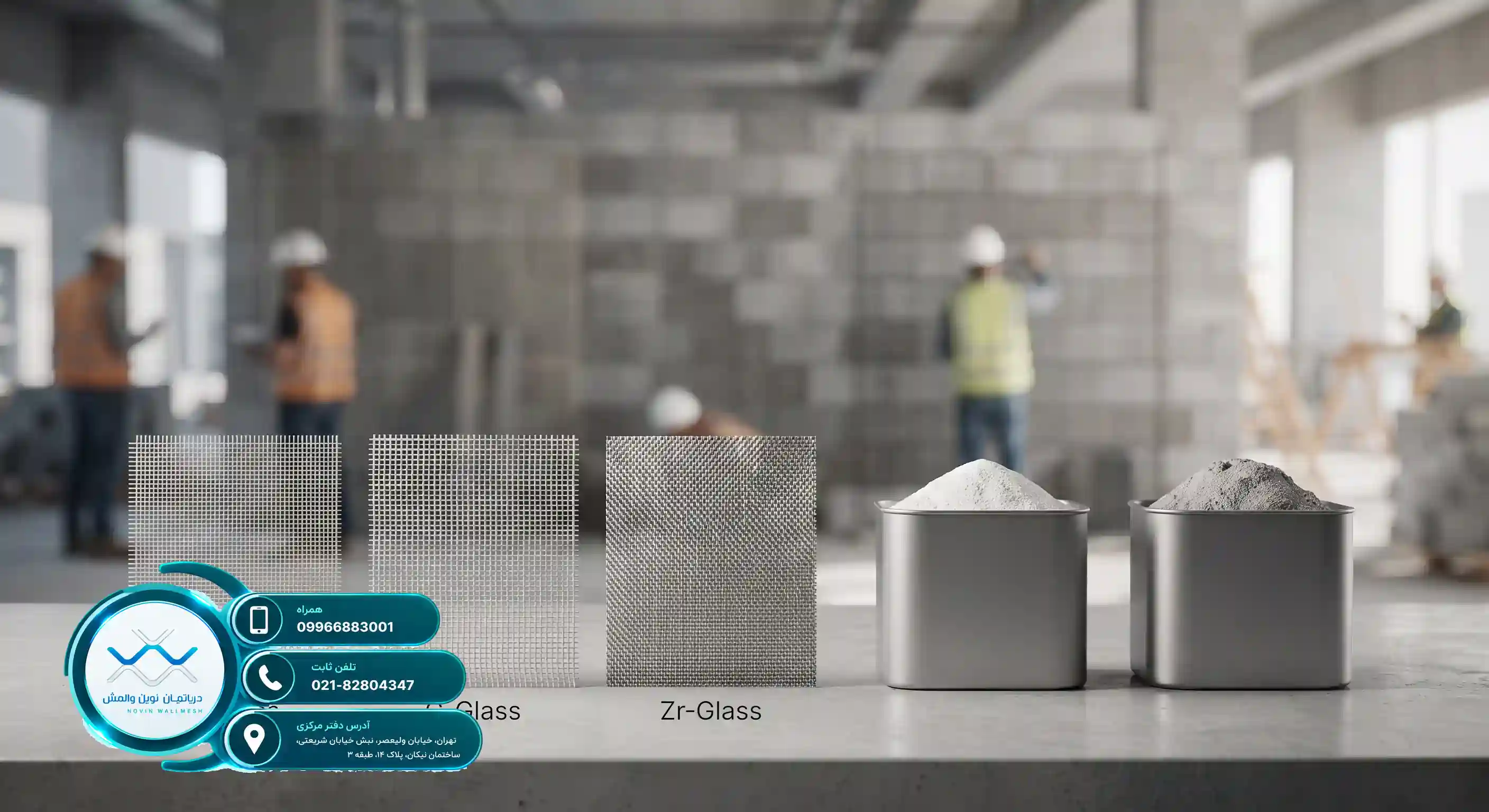

ما هي المواد المصنوعة منها المكونات الرئيسية لنظام الوال ميش؟

لكي نعرف ما هو الوال ميش وكيف يعمل، يجب أن نتعرف بشكل تقني على مكوناته الإنشائية. يتكون هذا النظام من ثلاثة أجزاء رئيسية وهي: شبكة الألياف الزجاجية، والبلاستر (الملاط)، والوصلات أو الزوايا الحافة المثبتة. وكل جزء من هذه الأجزاء يلعب دوراً حاسماً في الأداء العام للنظام ضد الأحمال الجانبية.

تعتبر شبكة الألياف الزجاجية (Fiberglass Mesh) هي القلب النابض لهذا النظام. يتم إنتاج هذه الشبكات في أنواع مختلفة مثل E-Glass و C-Glass و Zr-Glass، ولكل منها مقاومة شد وكيميائية مختلفة. ولاختيار المادة المناسبة، يوصى بقراءة المقالة دراسة المعايير الأوروبية في شراء الوال ميش بعناية للتعرف على مؤشرات الجودة العالمية.

دور البلاستر ذو القاعدة الجبسية والأسمنتية في تسليح الجدار

تعمل البلاسترات كمصفوفة لاصقة تحيط بالألياف وتنقل الإجهادات المطبقة إلى شبكة الألياف. وفي الأماكن الداخلية الجافة، يتم استخدام البلاستر ذو القاعدة الجبسية، وفي الأماكن الرطبة أو الواجهات الخارجية، يتم استخدام البلاستر ذو القاعدة الأسمنتية. ولجودة هذه البلاسترات تأثير مباشر على الترابط بين الطوب أو البلوك وشبك الفيبرجلاس.

كما تؤكد المعايير الدولية بشدة على الخواص الميكانيكية للألياف. ولتلك الخصائص فهماً أفضل، فإن الدراسة الدقيقة لمصادر مثل دراسة معايير ASTM في دليل شراء الوال ميش توفر معلومات مفيدة للمهندسين.

اللوائح والقواعد الحاكمة لتصميم الوال ميش

في مشاريع البناء، يعد الامتثال للوائح المعيارية متطلباً قانونياً وتقنياً. والسؤال الهام للمهندسين المصممين هو: ما هي لوائح تصميم وال ميش وما هو مكانتها في المعايير المحلية؟ بناءً على الملحق السادس للمعيار 2800 وتوجيهات مركز أبحاث الطرق والإسكان والتنمية الحضرية، يجب تثبيت الجدران غير الإنشائية بطريقة آمنة.

يجب أن يجتاز نظام الوال ميش كحل بديل معتمد حسابات التحكم في التشققات، والانحناء خارج المستوى، وقوة القص بنجاح. وفي هذا الصدد، يتم تحديد التحكم في مسافة شرائط الشبكة، وأبعاد الفتحات، ووزن الألياف (الجرامات لكل متر مربع) بناءً على الحسابات الهندسية.

جدول مقارنة المواصفات الفنية لأنواع شبك الفيبرجلاس

إن الالتزام الدقيق بهذه المواصفات الفنية يضمن الأداء الزلزالي الأمثل للجدار.

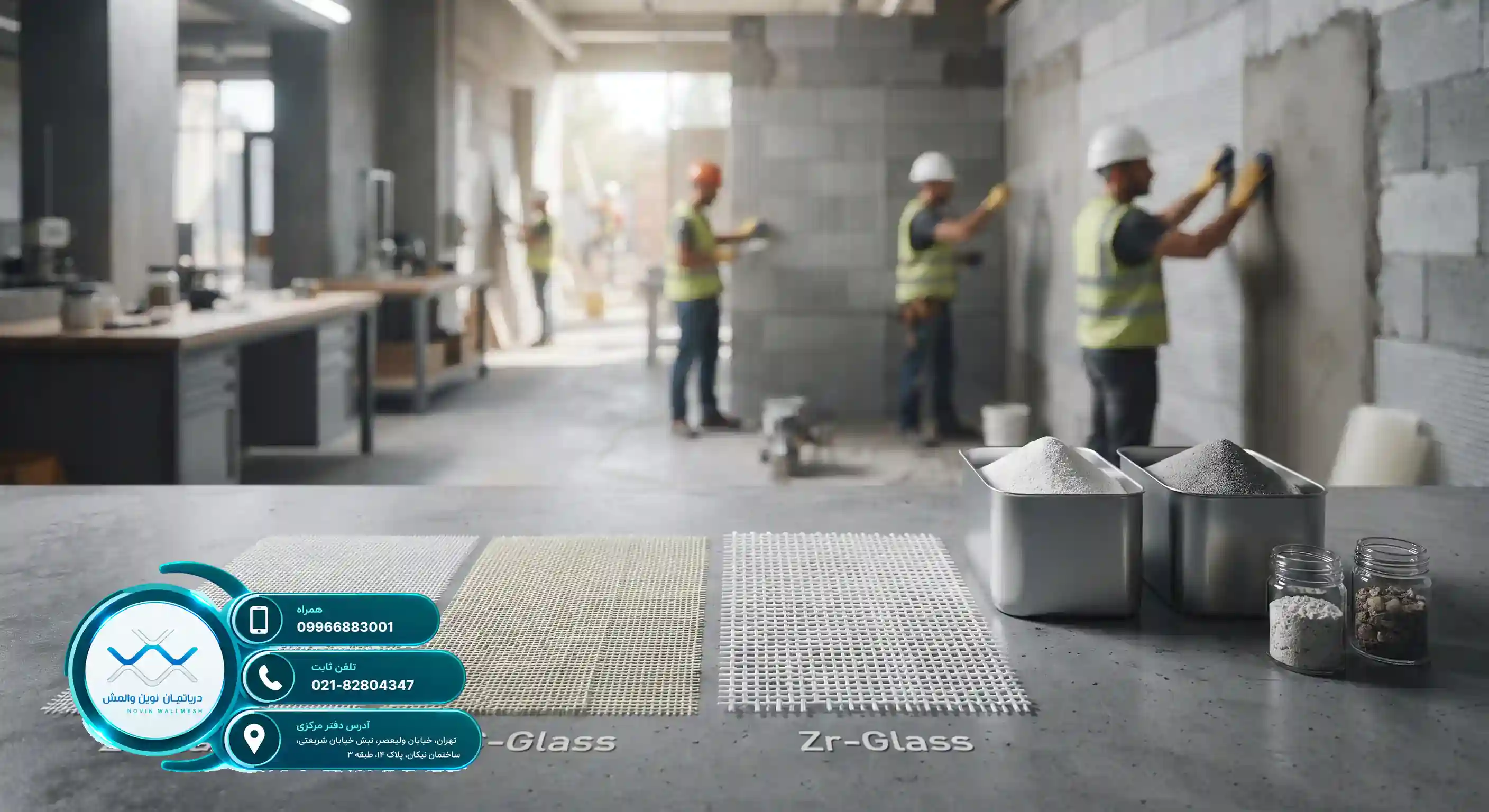

كيف ننفذ الوال ميش في ورشة البناء؟

التنفيذ الصحيح هو مفتاح نجاح أي نظام هندسي. وللتنفيذ الدقيق، يجب على المقاولين معرفة ما هي التعليمات التنفيذية للوال ميش وما هي خطواتها بالترتيب. تبدأ عملية التركيب بالتحضير وتسوية سطح الجدار من أي غبار أو شحوم أو مخلفات ملاط.

بعد تحضير السطح، يتم تطبيق الطبقة الأولى من البلاستر (البرايمر أو الطلاء الأساسي) على الجدار. ثم توضع شبكة الألياف الزجاجية على السطح الرطب وتُضغط بالأسطوانة أو المالج لكي تغوص تماماً في البلاستر. وفي المرحلة الأخيرة، يتم سحب الطبقة الثانية من البلاستر فوق الشبكة لتوفير السماكة المطلوبة.

النقاط الرئيسية والأخطاء الشائعة في التنفيذ

• تداخل الألياف: في مكان اتصال شرائط الشبكة، يجب مراعاة التداخل القياسي (Overlap).
• جودة الملاط: استخدام بلاستر رديء الجودة يمكن أن يتسبب في انفصال الألياف عن قاعدة الجدار.
• الظروف البيئية: تجنب تنفيذ البلاستر في درجات حرارة أقل من الصفر أو الحرارة الشديدة دون معالجة (Curing).

إن الالتزام بهذه النقاط من قبل فرق التنفيذ الهندسي التابعة لقسم نوفين وال ميش يضمن الجودة النهائية للمشروع.

دراسة الاقتصاد والمزايا الفنية للوال ميش مقارنة بالطرق التقليدية

في مشاريع البناء، يُولي تحسين التكلفة والوقت أهمية بالغة دائماً. وبالنسبة للعديد من أصحاب العمل، يطرح السؤال التالي: ما هي الميزة الاقتصادية لاستخدام وال ميش؟ مقارنة بالدعامات التقليدية التي تتطلب القطع، اللحام، الطلاء المضاد للصدأ والوزن الثقيل للصلب، فإن الوال ميش يتمتع بسرعة تنفيذ أعلى بكثير ويقلل من الوزن الميت للهيكل.

إن تقليل الوزن الميت للهيكل يعني تقليل أبعاد الأعمدة، والجسور، والأساسات، وهو ما يوفر وفورات اقتصادية ملحوظة على نطاق واسع. كما أن عدم الحاجة إلى اللحام يقلل من مخاطر الحريق في الموقع إلى الحد الأدنى.

جدول مزايا وعيوب نظام الوال ميش

وكما أُشير في تقارير الهندسة تدعيم الجدران غير الإنشائية باستخدام الوال ميش، فإن هذا النظام يضمن الاستدامة طويلة الأجل للمنشآت.

مقارنة الوال ميش مع وال بوسط التقليدي وأنظمة الـ FRP

لاختيار أفضل طريقة هندسية، فإن معرفة الاختلافات الهيكلية للأنظمة أمر ضروري. وعندما نتساءل عن الفرق الرئيسي بين الطرق الحديثة والوال ميش، يجب علينا فحص السلوك الميكانيكي للمواد تحت العدسة المكبرة. وفي حين أن أنظمة FRP تُستخدم بشكل رئيسي لتدعيم الأعضاء الخرسانية الحاملة مثل الأعمدة والجسور، فقد تم تصميم الوال ميش خصيصاً لتثبيت الجدران غير الإنشائية والفواصل.

من ناحية أخرى، تتمتع الدعامات التقليدية بسلوك صلب تماماً، مما يتسبب في تركيز الإجهاد في زوايا الإطار وتلف الجدار أثناء الزلزال. وفي المقابل، يمنع الوال ميش تكوين الشقوق القطرية والسقوط المفاجئ للطوب بسبب التوزيع المنتظم للإجهاد على سطح الجدار.

لماذا يفضل المتخصصون الوال ميش؟

إن المرونة الهندسية، وعدم وجود قيود في أبعاد الجدار، والتوافق التام مع أنواع البلاسترات، والاعتماد الرسمي من المراكز البحثية، جعلت هذه التكنولوجيا الخيار الأول للمهندسين الاستشاريين. وقد قام قسم نوفين وال ميش بتوفير المواد من الدرجة الأولى لتسهيل مسار تطبيق هذه التكنولوجيا للمنفذين.

«إن استخدام أنظمة المواد المركبة الحديثة يعد خطوة أساسية نحو زيادة عامل الأمان للمنشآت قيد التشغيل.»

مبادئ الحساب وتحديد أبعاد شرائط تسليح الجدار

يتطلب التصميم الهندسي لأي هيكل إجراء حسابات دقيقة للحمل. وفي موضوع التصميم، يبحث المهندسون المصممون عن إجابة للسؤال: ما هو أساس الحسابات الإنشائية للوال ميش؟ تتضمن حسابات هذا النظام التحكم في نسبة طول إلى سمك الجدار، وفحص قوة الزلزال خارج المستوى، وحساب المسافة بين شرائط الشبكة الأفقية والعمودية.

بناءً على لوائح الملحق السادس، يتم تحديد المسافة بين شرائط الوال ميش الأفقية عادة بناءً على ارتفاع الجدار وتوزيع القوى الجانبية. كما يجب أن يكون عرض شرائط الشبكة بطريقة تكفل الاستمرارية اللازمة على طول الجدار.

العوامل المؤثرة في تحديد سمك الشبكة ووزنها (الجرامات)

• ارتفاع وطول الجدار غير الإنشائي
• تسارع الملجأ في المنطقة ومعامل الزلزال
• نوع مواد الجدار المستخدمة (الفخار، بلوك ليکا، هابليكس)
• نوع البلاستر المغطي ومقاومة التصاقه

إن الأداء الدقيق لهذه الحسابات من قبل مصممي البرمجيات والمهندسين الإنشائيين يضمن الأداء الزلزالي للجدار ويمنع حدوث خسائر مادية وبشرية وقت حدوث الزلزال.

آفاق المستقبل لتدعيم الجدران غير الإنشائية في إيران

مع انتقال قطاع البناء نحو التصنيع واستخدام مواد خفيفة وعالية الجودة، اكتسبت التقنيات الحديثة مكانة خاصة. وتظهر دراسة اتجاهات التطور أن مستقبل صناعة تثبيت الجدران يعتمد على المعرفة الدقيقة للتقنيات مثل ما هو الوال ميش وكيف يمكن تحسينه. يعد الابتكار في إنتاج ألياف ذات مقاومة أعلى وبلاسترات صديقة للبيئة من الاتجاهات المتنامية في هذا المجال.

يحاول قسم نوفين وال ميش، من خلال الاستمرار في البحث والتطوير، تقديم أحدث المنتجات الهندسية المتوافقة مع الاحتياجات المحلية للمنشآت في البلاد.

الخلاصة النهائية

في النهاية، استطاع نظام الوال ميش كحل هندسي واقتصادي وتنفيذي أن يتغلب تماماً على عيوب الطرق التقليدية للدعامات (وال بوسط). ويُعد الالتزام بالمعايير، واستخدام المواد عالية الجودة، والتنفيذ الدقيق من قبل الفرق ذات الخبرة، أضلاع مثلث النجاح الثلاثة في تدعيم الجدران بهذه التكنولوجيا الحديثة.

مركز أبحاث الطرق والإسكان والتنمية الحضرية، الملحق السادس للمعيار 2800 الإيراني.
